Zahnflanken Tragbild einstellen

Zahnflanken Tragbild einstellen

Das Kegel- und Tellerrad des Differenzials ist so einzustellen dass, das Tragbild auf der Antriebsseite des Zahnes zentriert ist.
Das Tragbild auf der Nachlaufseite sollte ebenfalls zentriert sein, kann aber leicht zur Innenseite hin ausgerichtet sein.
Es sollte immer ein gewisser Abstand zwischen dem Tragbild und der Oberkante des Zahns vorhanden sein.

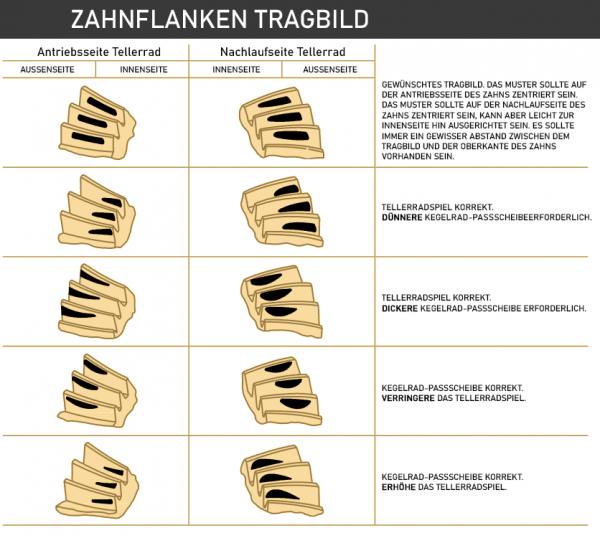

Welche Einstellungen bei den verschiedenen Tragbildern zu machen sind, kannst du der Grafik entnehmen.

Zahnflanken Tragbild
 Source: 1999 Jeep® Service Manual (FSM)
